Jahresauftakt 2021

Jan 21, 2021 | Featured, bürstenlose Motoren, Motorsteuerungen, News

Sehr geehrte Damen und Herren,

hinter uns allen liegt ein Jahr mit unerwarteten Ereignissen. Die Ott Antriebstechnik konnte 2020 einige erfolgreiche Projekte gemeinsam mit Ihren Kunden realisieren. Wir freuen uns auf das neue Jahr und die weiterhin positive Zusammenarbeit mit unseren Kunden und sind gespannt, welchen neuen Herausforderungen wir uns stellen dürfen.

Für Ihr Vertrauen und die gute Zusammenarbeit in dieser nicht einfachen Zeit möchten wir uns ganz herzlich bedanken und wünschen Ihnen ein gesundes, neues Jahr 2021.

Neuer Motorregler in Serie lieferbar

12A BLDC-Motorregler – K10220-01

Unser leistungsfähiger BLDC-Motorregler, welcher für einen Spannungsbereich von 24 und 48VDC entwickelt wurde ist nun in Serie lieferbar. Mit einem deutlich erweiterten Funktionsumfang ggü. dem Vorgänger ist Sie ein echtes Innovationsprodukt:

• Erweiterter Spannungsbereich für 24V- und 48V BLDC-Motoren
• Drehrichtungsvorgabe für umschaltbaren Rechts-, Linkslauf
• Ankerkurzschlussbremse (abschaltbar)
• Umschaltfunktion zw. Strom- / Spannungsbegrenzung
• Einstellbare Start- und Stopprampe für Sanftanlauf
• Stromabschaltung und Strombegrenzung
• Digitale Umschaltung zw. zwei Drehzahlen z.B. für Schleichfahrt

Durch das platzsparende Design für weniger Raum im Schaltschrank und die einfache Verdrahtung, findet diese Steuerung Anwendung insbesondere in den folgenden Applikationsbereichen:

  • 24/ 48V – DC Bandantriebe z.B. für die Teileabfuhr in Bearbeitungsmaschinen
  • Logistiklösungen
  • Produktions- und Montagelinien
  • Automatisierungstechnik
  • Roboter- und Steuerungstechnik

Schlanker Allrounder TBLS

24V BLDC-Motoren mit Schneckengetriebe

Die 24V-BLDC Motoren sind ein oft in Kombination mit der obigen Steuerung eingesetzter Antrieb. Die verschleißfreien BLDC-Antriebe der TBLS-Baureihe sind kompakt, IP66-geschützt und können mit dem schlank aufgebautem CL-Schneckengetriebe kombiniert werden. Zusätzlich bietet die wasserdichte Abdeckung die passgenaue Lösung für die offene Seite des Hohlwellengetriebes.

Dank des großen Lagers der Ott Antriebstechnik sind die Motoren der Baureihe TBLS sowie die Steuerung K10220-01 kurzfristig verfügbar.

BLDC-Motoren mit integrierter Regelung

Bei Applikationen mit weiter entfernten Schaltschränken, bieten sich BLDC-Motoren mit integrierter Regelung an, da sie keine externe Elektronik für den Betrieb benötigen. Sie haben den Regler sozusagen „on board“, mit welchen auch komplexe Positionieraufgaben abgebildet werden können.

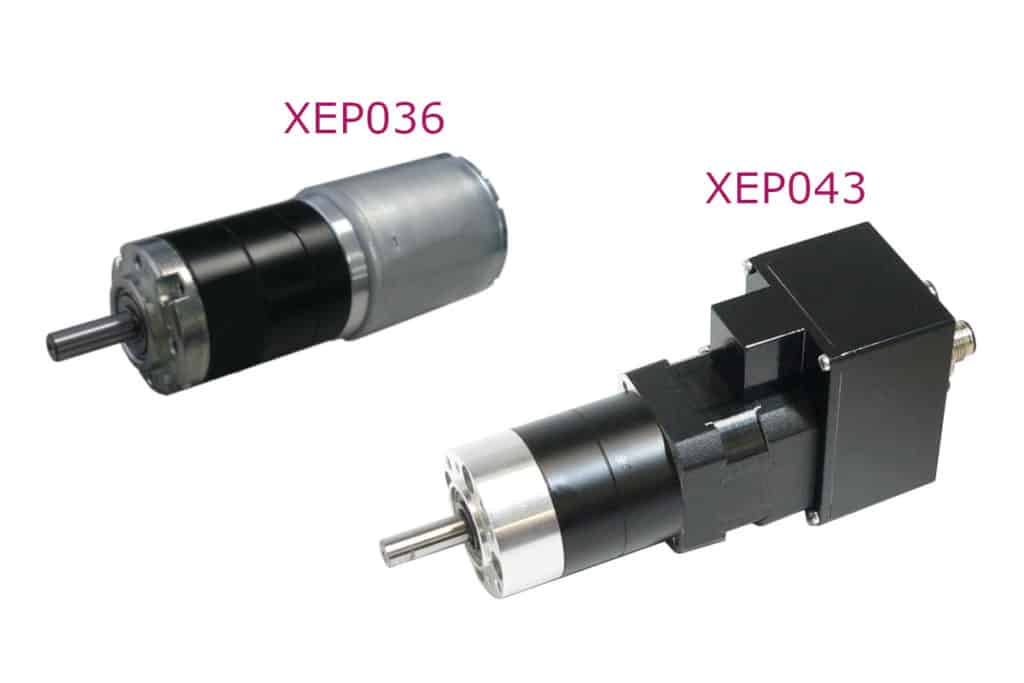

Der bürstenlose Gleichstrommotor mit integrierter Regelung der Baureihe XEP036 bietet neben einem sehr kompakten Aufbau unter anderem die folgenden Eigenschaften:
• Start- / Stopfunktion
• Drehrichtungsvorgabe für Rechts-, Linkslauf
• Drehzahlregelung mittels PWM-Signal
• Verpolungsschutz
• Hervorragende Preis-Leistung

Ein zusätzlicher Motorregler wird hierbei nicht benötigt. Diese Motoren lassen sich flexibel mit Planetengetrieben von 1 bis 3 Stufen kombinieren und bieten ein Untersetzungsverhältnis von max. i = 307,55:1 bei Drehmomenten bis max. 4,5Nm.

Sollte darüber hinaus z.B. eine hochgenaue Positionieraufgabe bewältigt werden, so kann auf die Baureihe XEP043 mit einem vollwertigen 4Q-Servoregler zurückgegriffen werden.

Analoge Drehzahlregelung zur einfachen Anbindung an übergeordneten SPS-Steuerungen
• Auswertung von Inkremental und Absolutwertgebern für hochgenaue Positionieraufgaben
• Verschiedene Betriebsarten wie Strom- Drehzahl- und Synchronregler möglich
CAN-Bus zur Synchronisierung von mehreren Antrieben
• Frei programmierbar mit integriertem Motion-Prozess-Unit für einen Betrieb als Stand-Alone Einheit oder Master-Slave System
• Einfache Verkabelung durch Standard-Steckverbinder mit wählbarer Leitungslänge

Auch die XEP043 Baureihe kann mit Planetengetrieben von 1 bis 4 Stufen kombiniert werden und bietet ein Untersetzungsverhältnis von max. i = 601,43:1 sowie ein Dauerdrehmoment bis max. 15,0Nm. Spezielle Low-Noise Getriebe erlauben den Einsatz in besonders geräuschempfindlichen Applikationen.

Überzeugen Sie sich selbst von der großen Vielfalt an Lösungen und kontaktieren Sie unsere Spezialisten aus der Applikation. Unser Applikationsteam setzt sich kurzfristig mit Ihnen in Verbindung und erarbeitet die passende Lösung für Ihre Anwendung.


Das Team der Ott Antriebstechnik
