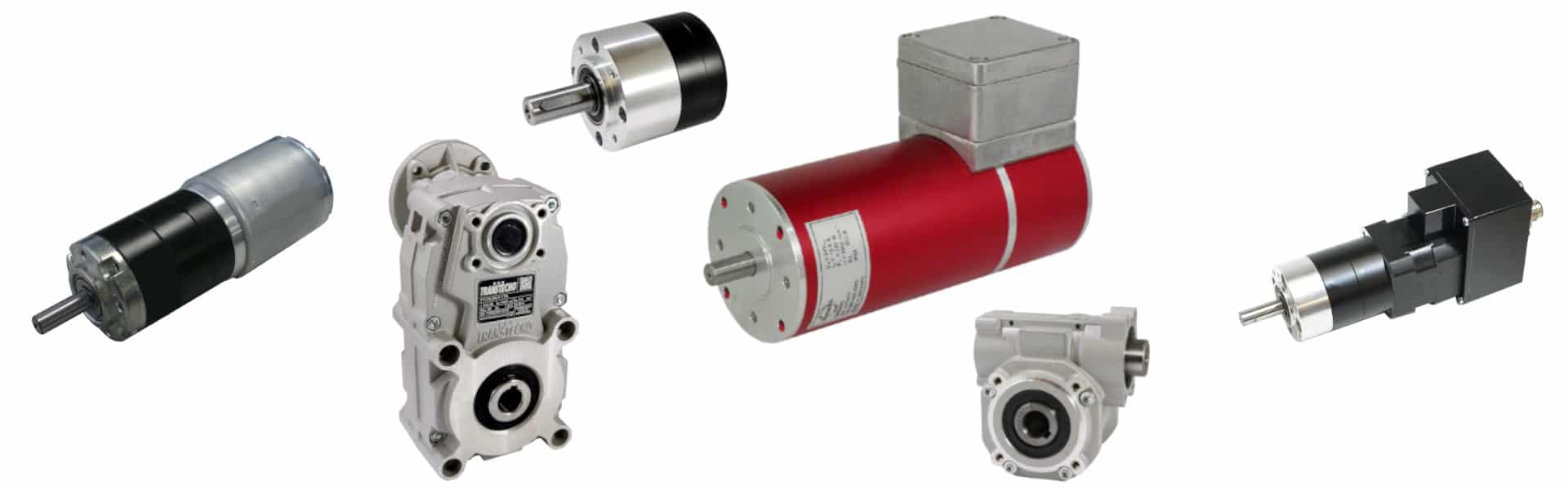

BLDC-Motoren mit integrierter Regelung

Jun 4, 2020 | News, Featured

Sehr geehrte Damen und Herren,

in vielen Anwendungen werden verschleißfreie Motoren mit langer Lebensdauer benötigt. Klassisch ist dies das Einsatzgebiet für bürstenlose DC-Motoren. Dabei soll die Steuerung Funktionen wie Start- / Stopfunktion, Rechts- / Linkslauf oftmals aber auch komplexe Positionieraufgaben abbilden können. Meist sind die Gegebenheiten in der Applikation derart gegeben, dass der Schaltschrank nur weit entfernt positioniert ist und dadurch die Leitungslängen stark ansteigen. Die Lösung hierfür sind BLDC-Motoren mit integrierter Regelung, welche die Regler „on board“ haben und keine zusätzliche Elektronik für den Betrieb benötigen.

XEP036 – Der Kompakte

Der bürstenlose Gleichstrommotor mit integrierter Regelung der Baureihe XEP036 bietet neben einem sehr kompakten Aufbau unter anderem die folgenden Vorteile:
• Start- / Stopfunktion
• Drehrichtungsvorgabe
• Rechts-, Linkslauf
• Drehzahlregelung
• Verpolungsschutz
• Hervorragende Preis-Leistung

Ein zusätzlicher Motorregler wird hierbei nicht benötigt. Diese Motoren lassen sich flexibel mit Planetengetrieben von 1 bis 3 Stufen kombinieren und bieten ein Untersetzungsverhältnis von max. i = 307,55:1 bei Drehmomenten bis max. 4,5Nm.

XEP043 – Der Flexible

Die Baureihe XEP043 hat einen vollwertigen 4Q-Servoregler mit zahlreichen Funktionen integriert. Neben den Funktionen von kompakten Reglern, überzeugen Sie vor allem durch die nachfolgenden Funktionen:
• Analoge Drehzahlregelung zur einfachen Anbindung an übergeordneten SPS-Steuerungen
• Auswertung von Inkremental und Absolutwertgebern für hochgenaue Positionieraufgaben
• Verschiedene Betriebsarten wie Strom- Drehzahl- und Synchronregler möglich
• CAN-Bus zur Synchronisierung von mehreren Antrieben
• Frei programmierbar mit integriertem Motion-Prozess-Unit für einen Betrieb als Stand-Alone Einheit oder Master-Slave
System
• Einfache Verkabelung durch Standard-Steckverbinder mit wählbarer Leitungslänge

Auch die XEP043 Baureihe kann mit Planeten-getrieben von 1 bis 4 Stufen kombiniert werden und bietet ein Untersetzungsverhältnis von max. i = 601,43:1 sowie ein Dauerdrehmoment bis max. 15,0Nm.

Spezielle Low-Noise Getriebe erlauben den Einsatz in besonders geräuschempfindlichen Applikationen.


Baureihe EM65xx/EM80xx – Die Kräftigen

Die bürstenlosen Gleichstrommotoren der Baureihe EM65xx und EM80xx mit integrierter Regelung überzeugen neben dem offensichtlichen Vorteil des Verzichts auf die externe Regelelektronik vor allem durch einen breiten Leistungsbereich.
Mit Motordrehmomenten bis zu 70Ncm im Nennbetrieb bei 3.000rpm können leistungsfähige Applikationen passend bedient werden.

Neben Planetengetrieben verschiedener Baugrößen können diese BLDC-Motoren mit verschiedensten Getrieben mit Hohlwelle wie Schnecken- oder Flachgetrieben aufgebaut werden. Ausführungsformen mit besonderem Staub- und Spritzwasserschutz / Schutzklassen bis IP66 können konfiguriert werden.

Überzeugen Sie sich selbst von der großen Vielfalt an Lösungen und kontaktieren Sie unsere Spezialisten aus der Applikation. Unser Applikationsteam setzt sich kurzfristig mit Ihnen in Verbindung und erarbeitet auch in Corona-Zeiten mit Ihnen die passende Lösung für Ihre Anwendung.

Das Team der Ott Antriebstechnik
